CYKLOP / Półautomatyczna

Cyklop CT 303 SDF

Składanie górnych klap w procesie zaklejania

Zaklejarka do pakowania kartonów z funkcją automatycznego składania górnych klap; ręczna regulacja wymiaru.

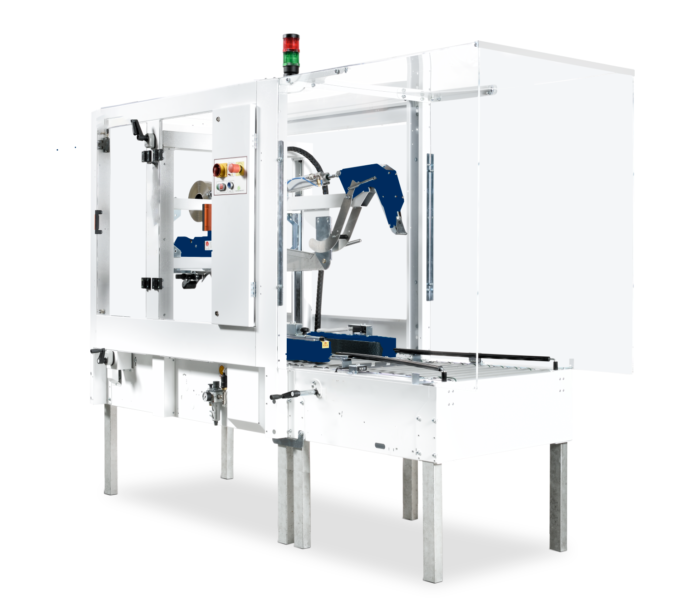

Cyklop CT 303 SDF — maszyna pakująca Cyklop, zdjęcie producenta

Materiały techniczne i prezentacja

Sprawdź broszurę producenta, a następnie porównaj dane z rzeczywistymi wymaganiami procesu.

Film demonstracyjny producenta. Odtwarzanie podlega zasadom YouTube.

ANALIZA TECHNICZNA I ZASTOSOWANIA

Zaklejarka z funkcją automatycznego zamykania górnych klap i ręczną regulacją formatu

CT 303 SDF jest modelem przeznaczonym do bardziej zautomatyzowanego zamykania kartonów. Wypełnione opakowanie trafia do urządzenia z otwartymi klapami górnymi, które są składane przez mechanizm. Maszyna może następnie zakleić górny i dolny szew albo, zależnie od konfiguracji, samą górę.

Istotne jest rozdzielenie dwóch funkcji: składanie klap odbywa się automatycznie, natomiast regulacja szerokości i wysokości kartonu jest według opisu producenta ręczna. Nie jest to więc pełny zamiennik zaklejarki samoczynnie dopasowującej się do losowych wymiarów opakowań.

Sprawdza się, gdy

Do powtarzalnych kartonów, gdy po napełnieniu trzeba złożyć klapy i zakleić szwy.

Nie będzie właściwym wyborem, gdy

Przy naprzemiennych przypadkowych formatach każdą zmianę wymiaru trzeba zakwalifikować osobno.

SPECYFIKACJA

Pełna tabela danych technicznych — Cyklop CT 303 SDF

Stan danych: wg broszury producenta; wymagane potwierdzenie wersji. Wymiary i wydajności odnoszą się do wskazanej wersji; przy zapytaniu sprawdzamy konfigurację oraz proces klienta.

ParametrWartość i jednostka
TypZaklejarka ze składaniem górnych klap
ZaklejanieGóra i dół lub tylko góra (wariant)
Długość kartonu220–600 mm (wersja katalogowa)
Szerokość kartonu100–510 mm (wersja katalogowa)
Wysokość kartonu100–510 mm (wersja katalogowa)
Wydajność katalogowaDo 1 400 kartonów/h
TransportBoczne pasy, 24 m/min
Regulacja wymiaruRęczna
TaśmaPP/PVC 50 mm; opcja 75 mm
Sprężone powietrze6 bar; 2,5 Nl/cykl (wg broszury)
Zasilanie400 V / 50 Hz / 3 fazy; 0,25 kW

Wydajność katalogowa nie oznacza gwarantowanej przepustowości stanowiska. Dobór dla konkretnego kartonu wymaga weryfikacji wszystkich wymiarów, materiału i sposobu transportu.

PROCES

Jak działa Cyklop CT 303 SDF — krok po kroku

  1. Karton z napełnionym wnętrzem i otwartymi górnymi klapami jest podawany przenośnikiem.
  2. Mechanizm składa klapy górne.
  3. Boczne pasy prowadzą karton przez strefę nakładania taśmy.
  4. Zaklejony karton opuszcza urządzenie, a kolejną serię można obsłużyć po ustawieniu wymiaru.

Najważniejsze funkcje i korzyści w procesie pakowania

  • Ograniczenie ręcznego składania klap na wejściu.
  • Możliwość pracy w układzie góra i dół albo tylko góra zgodnie z konfiguracją.
  • Boczny transport i możliwość integracji z transporterami.

Typowe zastosowania

  • Linie o powtarzalnych partiach kartonów z otwartymi klapami.
  • Produkcja seryjna, w której pracownik nie ma zamykać każdej paczki ręcznie.
  • Stanowiska rozbudowywane o przenośniki oraz kontrolę wejścia.
DOBÓR I OGRANICZENIA

Co sprawdzić przed zakupem i integracją?

  • Potwierdź składanie właściwego układu klap i kierunek wprowadzania kartonu.
  • Sprawdź dostępność powietrza i zasilania 3-fazowego.
  • Przetestuj najniższe i najwyższe kartony.

Warunki brzegowe i ograniczenia

  • Ręczna regulacja formatu oznacza konieczność przezbrojenia między seriami.
  • Opis katalogowy i starsze foldery różnie przedstawiają opcje systemu klejenia dna; dobór taśmy i ewentualny hot melt wymagają potwierdzenia wariantu.
  • Wydajność nominalna nie oznacza automatycznej obsługi mieszanych formatów w dowolnej kolejności.

Integracja urządzenia ze stanowiskiem

Przed integracją trzeba potwierdzić sposób podania kartonu, położenie otwartych klap, wymagany odcinek dystansowy oraz pracę przy zatrzymaniu taśmy transportowej. Opcjonalna detekcja końca/zerwania taśmy wymaga potwierdzenia w specyfikacji.

Serwis i części zamienne: wsparcie techniczne i identyfikacja części Cyklop w PackFix. Do zamówienia części potrzebny może być numer seryjny oraz zdjęcie tabliczki maszyny.

A2A / DIRECT RFQ

Jakie dane przesłać, aby dobrać właściwą konfigurację?

Wstępny status kwalifikacji: REVIEW. Nie stwierdzamy automatycznie MATCH bez danych kartonu i dokumentacji konkretnego wariantu. Podaj:

  • Minimalne i maksymalne wymiary kartonu L × W × H [mm]
  • Masa pełnego kartonu [kg], rodzaj tektury i podatność na zgniatanie
  • Wydajność średnia i szczytowa [kartonów/h]
  • Stałe serie czy losowa kolejność rozmiarów
  • Czy górne klapy wjeżdżają otwarte czy złożone?
  • Zaklejanie góry, dołu lub obu; taśma i szerokość [mm]
  • Dostępne zasilanie, sprężone powietrze i plan transportera
  • Miejsce uruchomienia i oczekiwany termin

Wyślij Direct RFQ do DI-ZET ↗ kontakt@di-zet.pl · 501 685 074

FAQ — pytania o Cyklop CT 303 SDF

Czy CT 303 SDF składa górne klapy?

Tak, jest to jedna z podstawowych funkcji wskazanych w opisie producenta.

Czy sama rozpoznaje rozmiar kartonu?

Nie należy tego zakładać. Producent opisuje ręczne ustawianie szerokości i wysokości.

Czy potrzebuje sprężonego powietrza?

Folder CT 303 SDF wskazuje instalację 6 bar. Wymagania należy potwierdzić dla zamawianej konfiguracji.

Źródła i odpowiedzialność za dane

Opracowanie techniczne: DI-ZET. Aktualizacja: 19.10.2026. Parametry mogą zależeć od wersji, wyposażenia i zmian dokumentacji producenta; oferta wymaga weryfikacji.

Oficjalna karta Cyklop — źródło parametrów ↗
DANE Z FOLDERU CYKLOP

Wersje i parametry techniczne — porównanie

Osobne warianty mają różne granice formatu, masę i wydajność. Wartości z broszur producenta; wymagają potwierdzenia w aktualnej konfiguracji.

ParametrCT 303 SDFCT 303 SDF 65
Długość220–600 mm220–800 mm
Szerokość100–510 mm100–660 mm
Wysokość100–510 mm120–660 mm
Wydajnośćdo 1400 kartonów/h (katalogowo)—
Składanie górnych klapautomatyczne—
Zaklejaniegóra i dół albo tylko góra—
Powietrze6 bar, 2,5 Nl/cykl—
Zasilanie400 V / 50 Hz / 3 fazy / 0,25 kW—
TaśmaPP/PVC 50 mm (opcja 75 mm)—
Masa275 kg400 kg

Ważne przy doborze

  • Materiał producenta opisuje konfiguracje domykania dolnych klap taśmą lub klejem hot-melt w określonych liniach — należy potwierdzić
  • Ręczne przezbrojenie do wymiaru, automatyczne składanie klap po wejściu kartonu
Pobierz broszurę PDF producenta ↗

Źródło parametrów: folder Cyklop udostępniony DI-ZET. Dane opracowane w języku polskim, stan weryfikacji 20.10.2026. Niektóre starsze broszury mogą opisywać konfiguracje historyczne.

PORÓWNAJ MODELE

Inne urządzenia z tej kategorii

Cały katalog →

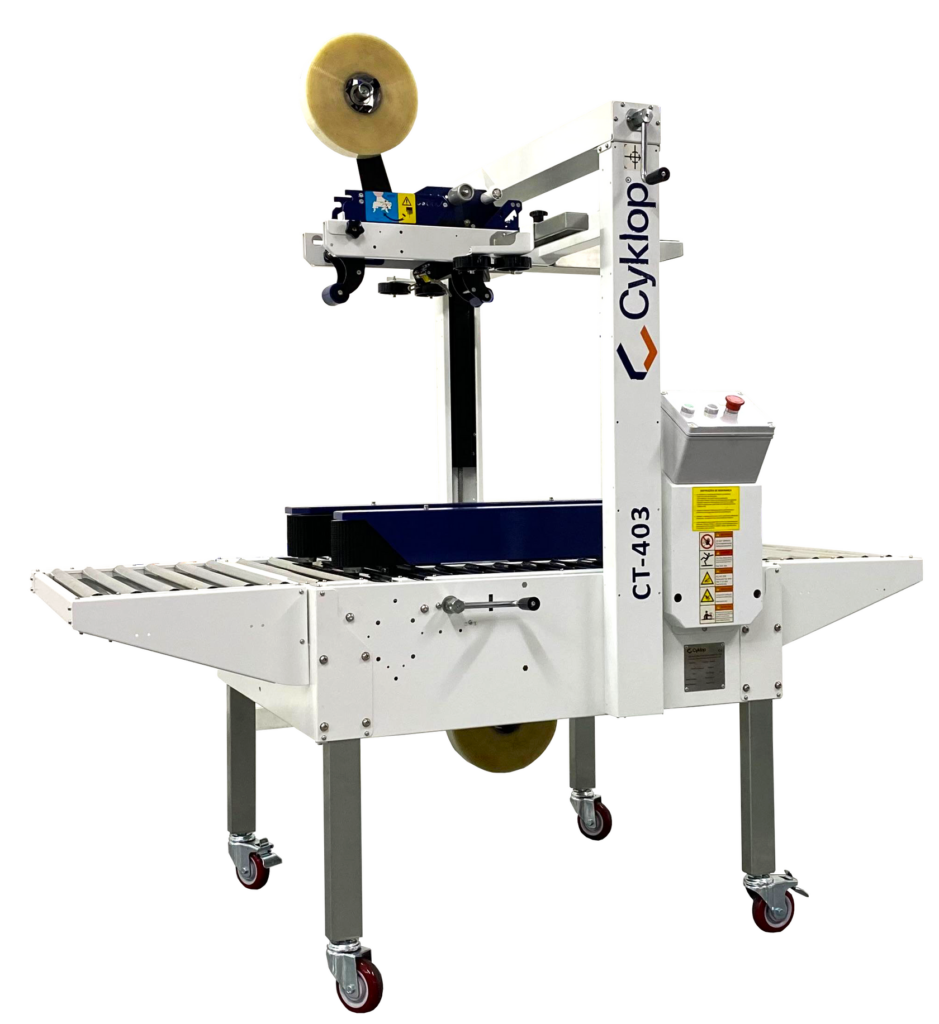

Cyklop CT 403 SD — maszyna pakująca Cyklop, zdjęcie producenta
Półautomatyczna

Cyklop CT 403 SD

Półautomat do powtarzalnego zaklejania kartonów

Zaklejarka półautomatyczna z bocznym transportem i zaklejaniem góry oraz dołu kartonu; ręczna regulacja do wymiaru opakowania.

Zobacz model

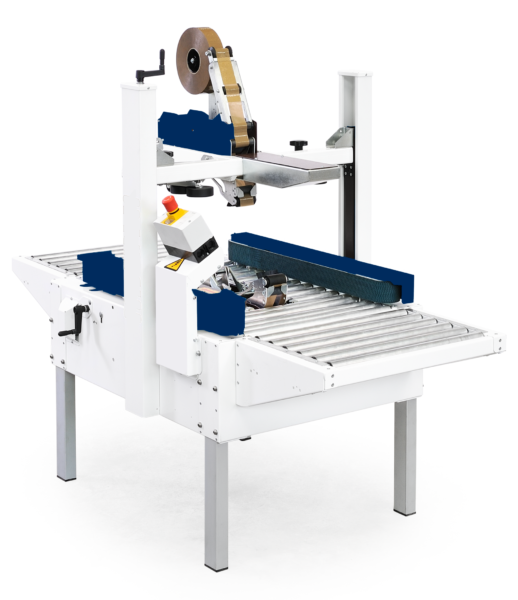

Cyklop CT 303 SD — maszyna pakująca Cyklop, zdjęcie producenta
Półautomatyczna

Cyklop CT 303 SD

Zaklejarka przy stole pakowym

Półautomatyczna zaklejarka kartonów na taśmę PP/PVC 50 mm, z ręczną regulacją szerokości i wysokości.

Zobacz model

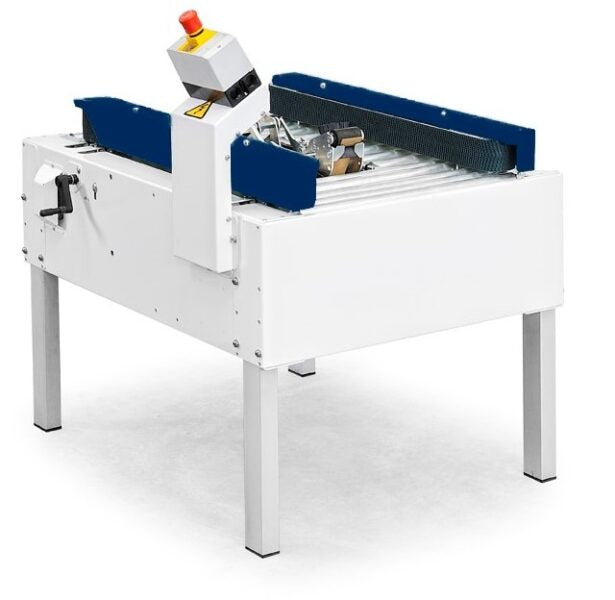

Cyklop CT 302 SD — maszyna pakująca Cyklop, zdjęcie producenta
